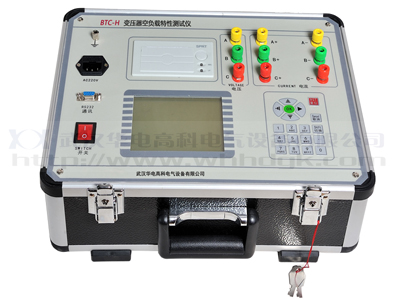

變壓器的質量保證和良好的性能，不能夠離開變壓器的試驗工作。變壓器空載負載特性測試儀是測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗的儀器。變壓器空載負載特性測試儀單機可以完成100KVA以下的配電變壓器全電流下的負載實驗；在三分之一額定電流下可完成250KVA以下的配電變壓器的負載試驗（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數，本機主要適用于與變壓器綜合試驗臺配套使用，實現變壓器空載負載特性的高精度測試）。本文對變壓器空載負載特性測試儀的空載試驗以及負載試驗進行介紹。

空載試驗過程介紹

（1）       根據試驗方式為雙表法或是三表法，參考后面對應的接線圖進行正確接線，然后接通空負載測試儀的工作電源。

（2）       在主界面中選擇空載試驗，則顯示空載試驗設置界面如下圖：

圖1 空載試驗設置頁面

該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致。

（3）在圖1中，光標選擇“開始試驗”，按OK鍵進入如下的空載試驗測試數據頁面：

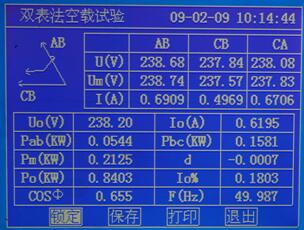

圖2 空載試驗測試數據頁面

該頁面完整的顯示了空載試驗的所有測試結果：Uo（V）為三相線電壓（雙表法時）或相電壓（三表法時）的平均值，Pm（KW）為當前電壓下的實測功率，d為電壓波形畸變系數，Po（KW）為校正后的空載損耗，Io%為空載電流百分比。

左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示“接線錯誤，請關機檢查”；通過升壓器緩慢增加試驗電壓，當Uo（V）等于空載試驗的額定電壓時（低壓側為400V的變壓器，雙表法空載試驗時，試驗電壓Uo為400V，三表法空載試驗時，試驗電壓Uo為230V），停止升壓。移動光標到“鎖定”按鈕，長按OK鍵鎖定當前測試結果，此時“鎖定”按鈕變?yōu)椤爸販y(cè)”按鈕。

在該頁面的“保存”把當前的結果保存到隨機的存儲器上；“打印”則通過打印機打印當前的測試結果。

注意：升壓的過程中，要時刻關注Uo與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。

1)   在圖2中按“重測”則將重新對當前變壓器進行測試，按“退出”則退回到圖3系統功能的主界面。

負載試驗過程介紹

1)   根據試驗方式為雙表法或是三表法，參考后面對應的接線圖進行正確接線，然后接通空負載測試儀的工作電源。

2)   在主界面中選擇負載試驗，則顯示負載試驗設置界面如下圖：

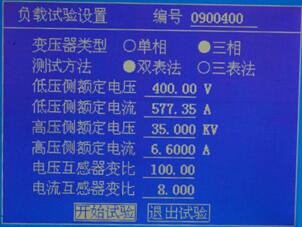

圖3負載試驗設置頁面

該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致，尤其要注意檢查編號的后5位所代表的容量值、高壓側額定電流、電流互感器變比等，避免設定值錯誤或者試驗電流超量程。

3)   在圖3中選擇“開始試驗”，進入負載試驗測試數據界面：

圖4 負載試驗測試數據頁面

該頁面顯示負載試驗時當前溫度下的所有測試數據：Io（A）為三相電流的平均值，Pm（KW）為當前電壓下的實測功率， Pt（KW）為當前溫度下校正到額定電流時的負載損耗，Zt（Ω）為當前溫度下的短路阻抗，Uk%為當前溫度下的短路電壓百分比。

左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示“接線錯誤，請關機檢查”；通過升壓器緩慢增加試驗電壓，當Io（A）等于負載試驗的試驗電流時，停止升壓。移動光標到“鎖定”按鈕，長按OK鍵鎖定當前測試結果，此時“鎖定”按鈕變?yōu)椤爸販y(cè)”按鈕。

注意：升壓的過程中，要時刻關注Uo與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。

4)   在圖4種選擇“溫度校正”，顯示溫度校正界面：

圖5 負載結果溫度校正頁面

該頁面的參數設置值為上次試驗的設置值，檢查、修改使其與當前被試品一致，本儀器提供兩種溫度校正算法：溫度系數法和國標公式法，這兩種算法的公式見后面附錄。

在該頁面的“保存”把當前的結果保存到隨機的存儲器上；“打印”則通過打印機打印當前的測試結果。

---
